泥沙泵輸送距離受自身性能、介質特性、管路系統設計、運行工況條件、外部環境等多種因素影響。本文具體介紹泵的自身性能對輸送距離的影響及優化策略。


     一、雜質泵自身性能對輸送距離的影響機制


1、揚程-流量特性與輸送距離的關系

揚程（H）是泵克服管路阻力的核心參數，其與流量（Q）的關系曲線（H-Q曲線）決定了泵的適用工況。

低揚程泵：適用于短距離、低阻力輸送，但長距離輸送時易因揚程不足導致流量驟降。

高揚程泵：可提供更大壓力，但若選型過大，可能導致效率下降，能耗增加。

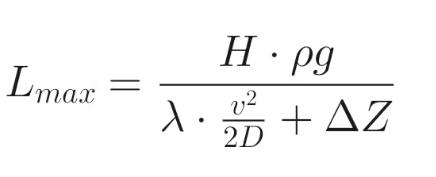

臨界輸送距離（L_max）估算公式（基于伯努利方程簡化）：

其中：

H：泵的可用揚程

λ：管道摩擦系數

v：流速（m/s）

D：管徑

ΔZ：高程差

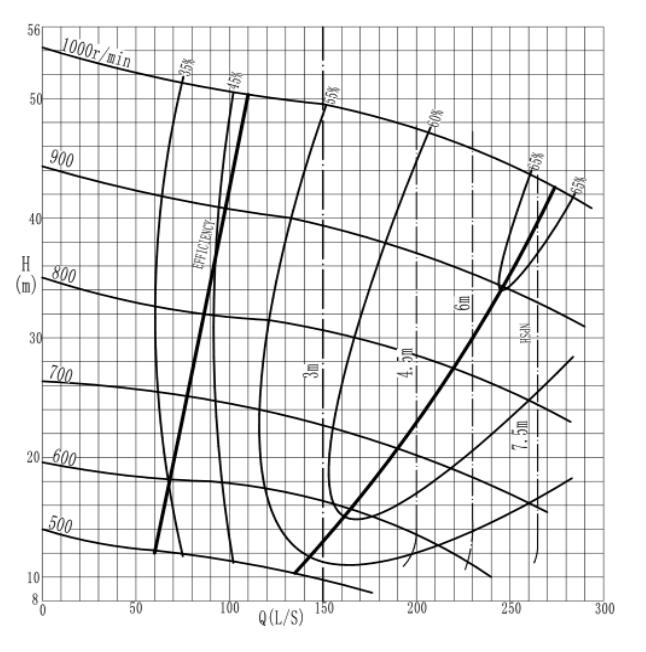

優化策略：a選擇H-Q曲線平緩的泵型，以適應流量波動（如下附曲線圖）：


b采用變頻調節，使泵始終工作在高效區。


2 、葉輪設計對輸送能力的影響:葉輪是雜質泵的核心部件，其結構直接影響顆粒通過性和揚程效率。

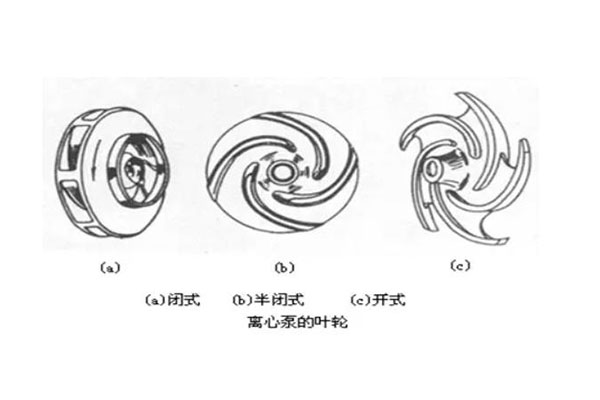

葉輪類型	適用場景	對輸送距離的影響
開式葉輪	大顆粒、高濃度	通過性好，但效率低（縮短經濟輸送距離）
閉式葉輪	小顆粒、高揚程	效率高，但易堵塞（需更高維護成本）
半開式葉輪	不等顆粒	平衡通過性和效率





CFD模擬發現：


a、葉輪葉片數增加可提高揚程，但會加劇顆粒碰撞磨損。

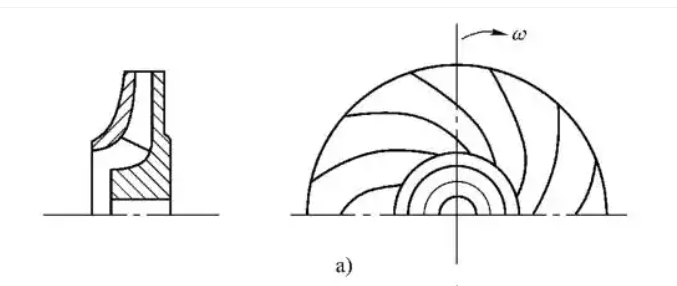

b、后彎葉片設計可降低湍流，提高長距離輸送穩定性。


優化方向：

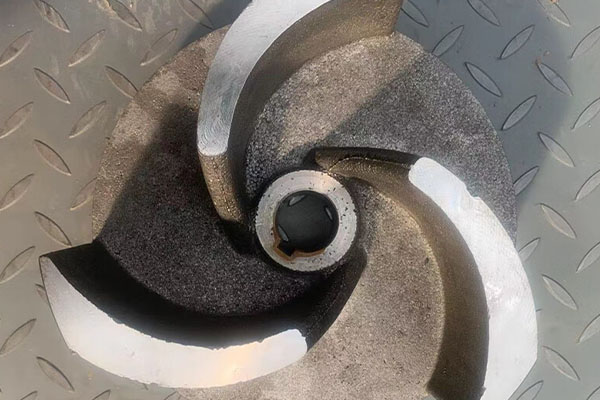

A、采用耐磨合金葉輪（如Cr28高鉻鑄鐵）延長壽命。Cr28材質的主要成分是鉻（Cr），含量高達28%，這使得其具有卓越的耐磨性和耐腐蝕性。此外，它還含有適量的碳（C）、硅（Si）、錳（Mn）以及其他微量元素，這些元素的綜合作用使得Cr28材質在硬度、韌性和高溫穩定性方面表現出色。高鉻鑄鐵中的硬質相主要為M7C3型碳化物，這種碳化物的硬度極高，達到了HV1500～1800，因此在承受磨損時能夠保持較長時間的完好狀態。‌


B、優化葉片傾角，減少固相沉積風險。

①　‌優化葉片前緣輪廓‌：

②　‌調整葉片彎曲方式‌：

③　‌使用扭曲葉片‌：

④　‌優化葉輪入口設計

⑤　‌優化葉輪出口葉片高度‌：


3 、功率與效率的制約:雜質泵的效率（η）直接影響輸送經濟性，低效泵會導致：

A、相同輸送距離下能耗增加（運行成本上升）。

B、電機過載風險，限制最大輸送能力。

效率影響因素：

機械損失：軸承、密封摩擦（占5%~10%）。

水力損失：葉輪和蝸殼內湍流（占15%~25%）。

容積損失：內部泄漏（占3%~8%）。


實驗數據對比（遠洋泵業300GN-50型泵）：

工況	效率（η）	最大輸送距離
新泵（優化葉輪）	78%	3.2
磨損后泵	62%	2.1

優化措施：


A、定期監測效率，及時更換磨損部件


B、采用高效水力模型，如低比轉速設計。


二、優化策略與工程應用


1. 泵型匹配與系統集成


長距離輸送：優先選擇多級泵或串聯泵組，逐級增壓。


高濃度介質：采用大通道葉輪+高功率電機組合。


2 .智能控制技術


變頻驅動（VFD）：動態調節轉速，適應不同輸送階段阻力變化。


物聯網（IoT）監測：實時分析揚程、流量數據，預測臨界輸送距離。

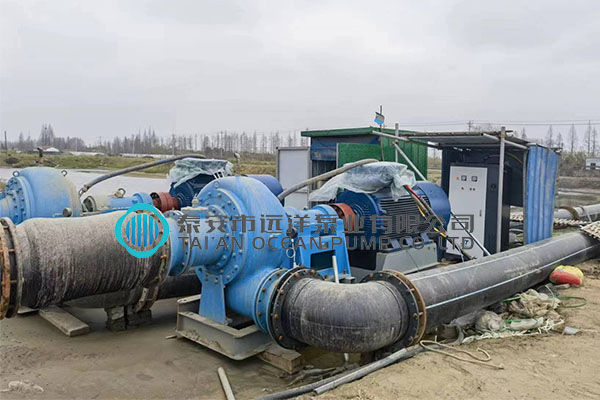

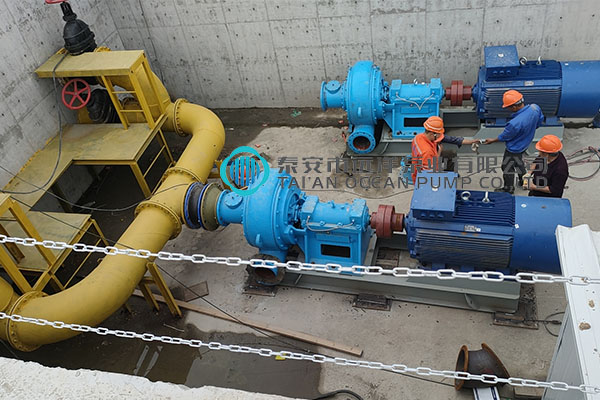

       2019杭州亞運場館大面積建設，形成的大量建筑泥沙在杭州無處堆放，后需運往浙江紹興上虞堆場。采用沿河鋪設管道，泥沙泵串聯輸送，最遠輸送距離60公里。當時施工方采用遠洋泵業450PNS-35型泵配套450千瓦電機施工，每臺輸送3公里，共采用20臺泵串聯。應用變頻控制技術，檢測揚程、流量數據，通過壓力傳感器自動調整轉速，一套PLC系統實現了全部操作，成功完成項目。

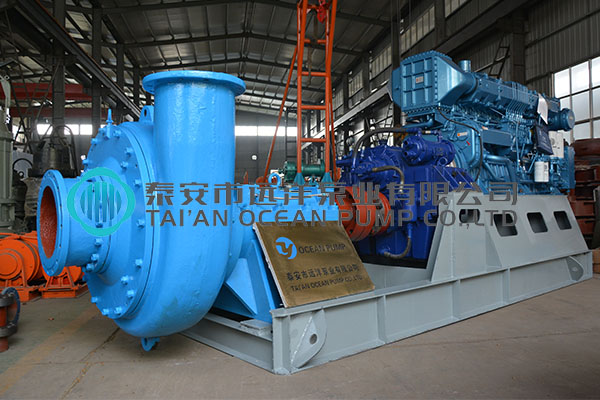

3.變速箱:如果是配套柴油機驅動需配備速比合適的變速箱。


4. 案例研究


問題：原泵在使用一段時間后輸送距離不足。

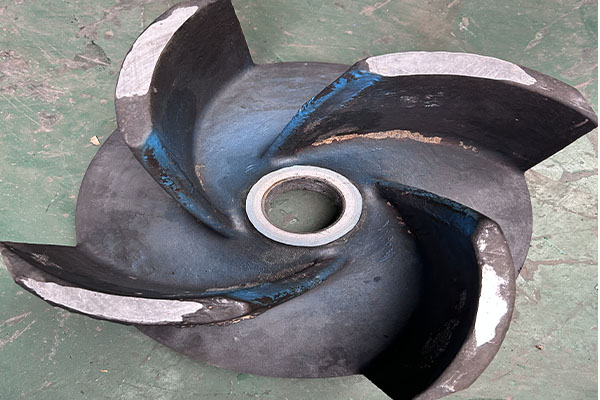

原因：葉輪磨損導致效率下降30%，揚程衰減。


解決方案：更換為抗磨葉輪+變頻控制，輸送距離提升至設計參數。


       南京某隧道輸送項目采用遠洋泵業350GN-50泵型，原設計輸送距離4KM，運行2個月后在滿足流量的情況下實際輸送距離為2.8KM,后經更換葉輪及前護板后輸送距離提升至4KM。


三. 結論


1、雜質泵的輸送距離主要由揚程、葉輪設計、效率等自身性能決定。


2、優化葉輪結構和匹配高效工況可顯著提升經濟輸送距離。


3、未來趨勢：結合CFD仿真和智能控制，實現自適應長距離輸送。


展望：進一步研究納米涂層葉輪、磁懸浮軸承，更加耐磨的材質等新技術以降低能耗并延長泵的使用壽命。
